【サポート】Universal Audio : UAFX でお使いいただける電源について

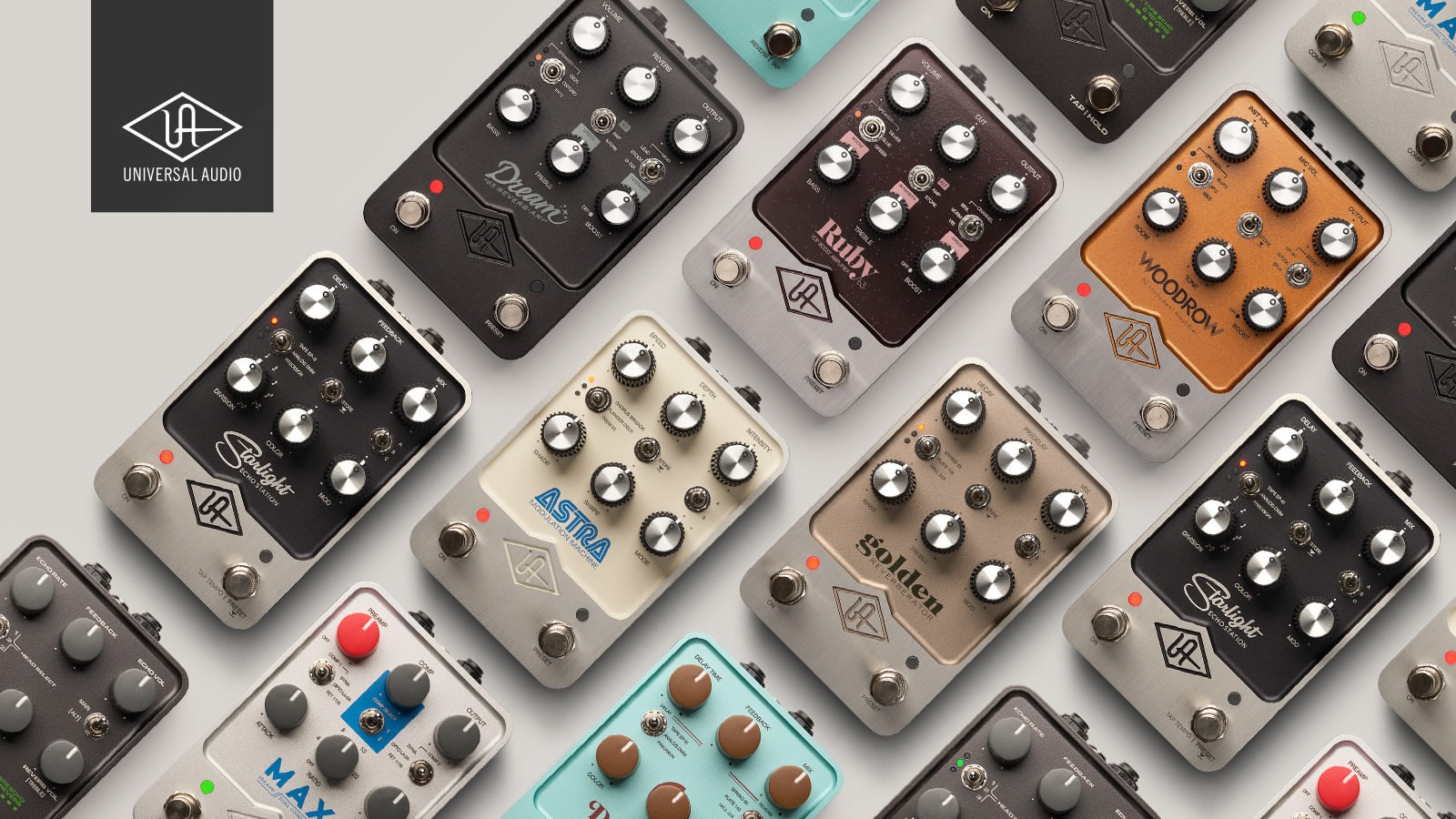

該当製品
Universal Audio | UAFX 1176 Studio Compressor
Universal Audio | UAFX Astra Modulation Machine
Universal Audio | UAFX Del-Verb Ambience Companion
Universal Audio | UAFX Dream '65 Reverb Amplifier
Universal Audio | UAFX Evermore Studio Reverb
Universal Audio | UAFX Galaxy '74 Tape Echo & Reverb
Universal Audio | UAFX Golden Reverberator
Universal Audio | UAFX Heavenly Plate Reverb
Universal Audio | UAFX Max Preamp & Dual Compressor
Universal Audio | UAFX Orion Tape Echo
Universal Audio | UAFX OX Stomp Dynamic Speaker Emulator
Universal Audio | UAFX Ruby '63 Top Boost Amplifier
Universal Audio | UAFX Starlight Echo Station
Universal Audio | UAFX Woodrow '55 Instrument Amplifier
Universal Audio | UAFX Lion '68 Super Lead Amp

UAFX の電源条件
注意 : UAFX に電源(パワーサプライユニット)は付属していません。

UAFX ペダルには、以下の電流に関する要件を満たす、アイソレートされたDC9V、センターマイナス、2.1 x 5.5 mm バレルコネクタ(BOSS のコネクターと同じ)電源が別途必要です。

フルサイズ UAFX ペダル(フットスイッチが2個のモデル)には、400 mA の電流が必要です。
コンパクト UAFX ペダル(フットスイッチが1個のモデル)には、250 mA の電流が必要です。
各 UAFX ペダルは、個別の電源に接続するか、アイソレートされたマルチ出力電源に接続する必要があります。

起動中、あるいはペダルに電源供給がなされていない場合、Golden と Starlight* を除くモデルでは、ペダルから信号は出力されません。

*Golden と Starlight の電源が入っていない時や起動時には、入力から出力までが完全なアナログドライスルーの状態となり、バッファリングやその他の回路を介すことなく、機械的なリレーが用いられます。

メーカー純正PSU、PSU-GP1-WW の販売もしております。



UAFX の電源に関する推奨事項
以下の要件を満たす電源は、UAFX ペダルとともにお使いいただけます。Voodoo Lab、Truetone、Strymon などのメーカーは、UAFX ペダルでうまく機能する電源を製造しています。

電流
各 UAFX ペダルは、400mA または 250mA の電流を必要とします。お使いの電源が要求される電流を供給できない場合、LEDやスイッチが動作しているように見えても、ペダルが正しく動作しないことがあります。なお、400mA 以上の電流を供給できる電源を接続しても問題ありません(ペダルは必要な分だけ電流を消費しますので、電源がDC9Vのものであれば損傷することはありません)。

アイソレーション
アイソレートされた電源は、通常、各コネクターに配されたトランスによって、電気的に分離された電源とグランドを提供します。電源がアイソレートされていない場合、ペダルの信号にノイズやグランドループのハムが乗ることがあります。

マルチ出力の電源
電源が複数の出力を備えている場合、それぞれが正しくアイソレートされているかをご確認ください。一部の安価な電源では複数のコネクターを備えていても、アースと電源のアイソレーションを提供しないものがあります(電気的なアイソレーションではなく、内部でデイジーチェーンされていることがあります)。

電圧
UAFX ペダルは、必ずDC9Vの電源に接続するようにしてください。より高い電圧、あるいはAC電源に接続してしまうと、UAFX ペダルが損傷する可能性があります。

極性
UAFX ペダルは、必ずセンターマイナスのDC電源に接続するようにしてください。

デイジーチェーンによる電源供給について
デイジーチェーン(1つの電源出力で複数のペダルを動作させること)は、サポートされていません。

FAQ
- アイソレート型電源とはどんなものですか?なぜそれを推奨するのですか?
アイソレート型電源は、入力と出力が電気的に分離しており、マルチ出力のモデルでは、各出力も電気的に独立しています。私たちは、グランドループやその他のノイズの問題を回避するために、アイソレート型電源の使用を推奨しています。もちろん、ペダルボード内の各ペダルに個別の電源を使用することもできますが、多くの場合、よりスペースを必要とするので不便でしょう。

最善のソリューションは、マルチ出力の電源をご用意いただくことですが、ここで重要なのがアイソレーションです。安価なマルチ出力電源の中には、1つの電源入力をアイソレートせずに複数の出力にカスケード接続しているものがありますが、これがノイズ問題の原因となります。マルチ出力の電源を購入する際には、各出力が個別にアイソレートされていることをご確認ください。
